Литьевые безусадочные быстротвердеющие ремонтные составы

Ремонт бетона литьевыми составами

Для ремонта бетонных конструкций необходимо использовать ремонтные смеси, к которым относится и литьевой ремонтный состав. Это гарантия увеличения срока эксплуатации.

Среди ремонтных составов следует выбирать те, что отличаются высокой адгезией, быстро схватываются, выдерживают существенные нагрузки без риска утраты свойств.

В большинстве случаев быстротвердеющий безусадочный литьевой ремонтный состав – наиболее подходящий вариант. Но отличные характеристики материал приобретает при условии выполнения правил приготовления и нанесения.

Виды повреждений бетона

Ремонт может потребоваться на разных этапах эксплуатации бетонной конструкции, даже если речь о монолитной железобетонной плите.

Это обусловлено структурой бетона – она пористая, а потому подвержена воздействию влаги, агрессивных веществ.

Также отмечают эксплуатацию в сложных условиях: под влиянием предельно высоких и низких температур, резких перепадов температур, частых циклов заморозки/разморозки, при контакте с разрушающими веществами.

Читайте также “Защита бетона от разрушения на улице, коррозии, влаги”

В результате воздействия негативных факторов бетон подвергается разрушению.

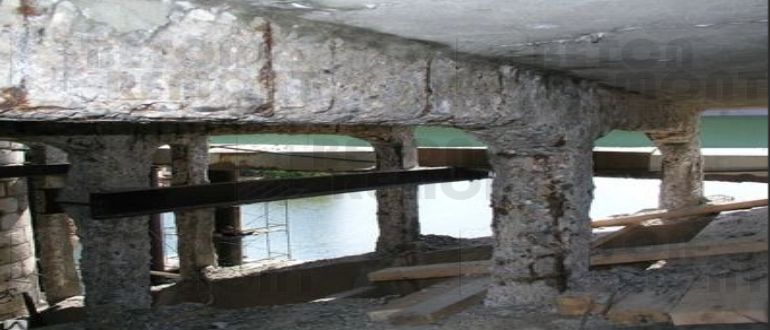

Разрушение бетонной конструкции моста

Наиболее частые виды повреждений, при которых может потребоваться ремонт:

✔️   Рыхлая структура: на поверхности регулярно появляется пыль, мелкие и крупные частицы бетона;

✔️   Расслоение пласта конструкции с образованием пустот, в первую очередь разрушению подвергается поверхностный слой;

✔️   Трещины: могут охватывать глубинные слои бетона, из-за чего происходит разрушение сразу большей части конструкции;

✔️   Коррозия арматуры.

Перед тем как начинать ремонт трещин в бетоне, устранять поверхностные или более глубинные разрушения, следует понять причину их появления, по возможности устранить негативное воздействие внешних или внутренних факторов.

После этого можно приступать к восстановлению целостности конструкции с использованием специальных ремонтных составов.

Что такое ремонтный состав литьевого типа

Для ремонта непосредственно на проблемных местах применяют вязкие составы. Но в большинстве случаев для получения нужной структуры требуется предварительно смешать материал с водой💧. Литьевой ремонтный состав также представляет собой сухую смесь.

Ремонтный состав содержит цемент, минеральный наполнитель с разной величиной фракций, модифицирующие добавки, которые улучшают свойства материала (повышают морозоустойчивость, влагостойкость, эластичность, адгезию и др.).

Кроме названых добавок, в состав входят армирующие компоненты, благодаря которым можно вернуть прочностные характеристики и несущую способность конструкции.

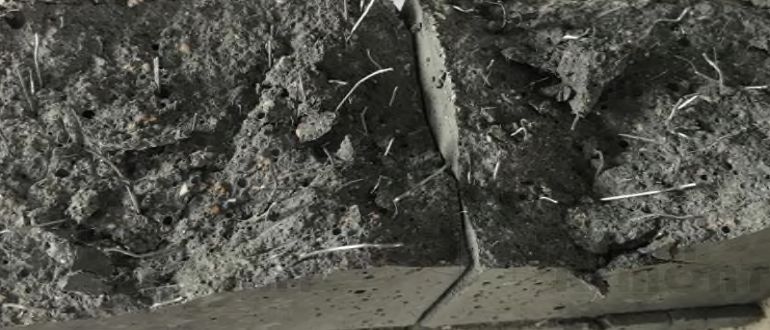

Армирующие волокна в бетоне

После добавления воды образуется реопластичная безусадочная масса ☝️, которая быстро отвердевает, самоуплотняется.

Она также отличается высокой степенью адгезии в отношении арматуры и чернового бетонного основания.

👉 Цель применения ремонтных литьевых составов – восстановление первичных характеристик, что позволяет повысить прочность конструкции, а также вернуть несущую способность сооружения.

Область применения и преимущества литьевых смесей

Литьевые ремонтные смеси применяют в основном для:

  1. Заливка опалубки;
  2. Подливка под оборудование;
  3. Восстановление бетонного пола, дорожного полотна и других горизонтальных, а также наклонных и вертикальных поверхностей, за счет чего повышается стойкость строительной конструкции к внешним факторам;
  4. Усиление конструкции путем устранения трещин, заполнения пустот и др.

Преимущества применения литьевой ремонтной смеси

  • не выделяется «цементное молочко» после нанесения на поверхность;
  • отсутствует риск расслаивания, что обусловлено высокой подвижностью при малом содержании воды;
  • высокая степень ранней прочности;
  • технологичность применения – можно быстро отремонтировать участок с большой долей ответственности, когда нет времени ожидать полного отверждения.

Недостатков у литьевых ремонтных составов практически нет. Отмечают лишь высокую стоимость подобных материалов и необходимость в точности соблюдать ряд правил приготовления и нанесения на поверхность.

Литьевой ремонтный состав

Это позволяет рабочему раствору проникать в микрощели, более эффективно заполнять пространство. Как результат, обеспечивается высокая надежность ремонтных работ.

Читайте также “Тиксотропные ремонтные смеси для бетона: применение, нанесение, производители”

Виды литьевых составов, технические характеристики

Когда планируется выполнять ремонт бетона и железобетона, важно правильно подобрать материал.

Безусадочные смеси разных типов используют в различных целях:

  • конструкционный ремонт;
  • конструкционный ремонт при минусовых температурах (используют рем.составы с пометкой «зима»);
  • приготовление подливочных смесей;
  • неконструкционный ремонт;
  • гидроизоляция бетона.

Есть литьевые растворы отличающиеся высокой скоростью набора прочности. Некоторые готовы к первичной облегченной эксплуатации через 2-4 часа после нанесения, другие – через 28 дней.

Технические характеристики литьевой смеси

Классическая безусадочная смесь для ремонта бетона отличается:

  1. Прочность на 28 сутки, МПа: 30-70;
  2. Прочность через 24 часа, МПа: 15-50;
  3. Водонепроницаемость: W10, W12, W16.

Указанные характеристики проявляют растворы, которые наносятся на черновое основание слоем толщиной от 10 мм и выше. Максимальная фракция заполнителя – 2,5 мм.

Главные отличия подливочных смесей:

  • прочность, МПа: 60-80;
  • морозостойкость: F300, F400;
  • толщина слоя – от 1 до 500 мм;
  • размер фракции наполнителя – от 0,08 до 5 мм.

Степень прочности растет по мере испарения влаги, затвердевания раствора.

По таблице видно, как развивается зависимость этих параметров:

Скорость отвердеванияПрочность, МПа (диапазон значений разных составов)
3 часа2-3
6 часов2-15
12 часов19-37
24 часа23-42
3 суток43-55
7 суток55-65
14 суток65-70
21 суток70-75
28 суток75-80

Рекомендации по приготовлению литьевого раствора

Литьевые ремонтные составы для восстановления бетонных конструкций – мелкозернистые смеси.

Для улучшения свойств можно применять наполнители более крупных фракций. С такой целью подготавливают щебень.

Эта мера применяется, если толщина слоя должна быть более 50 мм.

Размер фракций заполнителя 5-10 мм.

Содержание крупнофракционного наполнителя в такой смеси – 50% 🧐. Но добавлять его нужно также с учетом инструкции производителя.

Если применять неподходящий щебень, свойства ремонтной смеси могут быть утрачены и она перестанет выполнять свои функции. Наполнитель подбирается только по ГОСТ 8267-93.

Рекомендации по выбору размера заполнителя с учетом толщины восстанавливаемого слоя

Когда применяется полимерцементный ремонтный состав:

  • 2,5 мм – до 40 мм, если планируется армирование, толщина слоя увеличивается до 80 мм;
  • 3-10 мм – до 100 мм, если можно выполнить армирование, то – до 300 мм;
  • фракции малого размера (до 0,63 мм) применяются для заполнения трещин шириной до 10 мм.

Зависимость расхода воды от типа смеси

Средние значения: 0,13-0,16 л на каждый килограмм сухой смеси.

Причем количество жидкости может меняться, что зависит от параметров окружающей среды: воздуха, влажности.

Рекомендации по приготовлению:

1️⃣ Когда ремонтный состав готовится в первый раз, можно действовать путем пробного замеса, что позволит определить, как поведет себя ремонтник в исходных условиях;

2️⃣ Сухой состав добавляется в подготовленную чистую воду, а не наоборот;

3️⃣ После соединения компонентов используется строительный миксер в течение 2-4 минут;

4️⃣ Если нужно приготовить много бетона, используется смеситель;

5️⃣ Следует выдержать технологическую паузу – 5 минут после окончания замешивания. Это позволит химическим добавкам трансформироваться;

6️⃣ На следующем этапе нужно еще раз перемешать раствор – 2 минуты.

Запрещено вводить компоненты в течение последующих 5 минут после повторного перемешивания.

Тонкости применения ремонтных смесей

Чтобы ремонт бетона и железобетона дал нужный результат, важно использовать правильную инструкцию, которая выбирается с учетом состояния поверхности.

Читайте также “Торкретирование: виды торкрет бетонирования и различия торкрет-смесей”

Порядок восстановления конструкции, когда поврежден слой бетона и вскрылась арматура

  1. Удаляется неустойчивый бетон в области поражения путем дополнительного расширения.
  2. Очищается от загрязнений, пыли.
  3. Обработка поверхностей праймером для повышения адгезии.
  4. Установка опалубки для получения ровной поверхности.
  5. Заполнение полости.

Если пробоина сквозная, вскрылась арматура

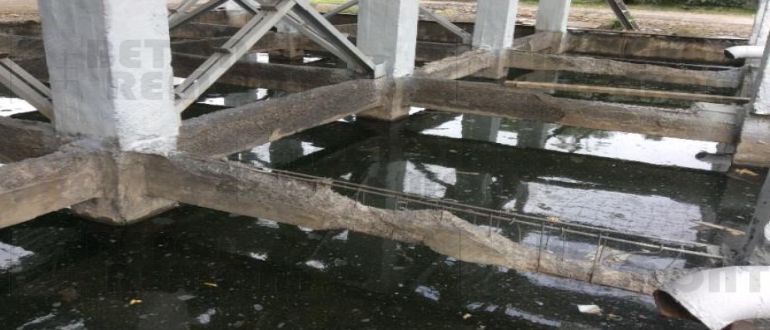

Разрушение градирни

В этом случае также есть ряд рекомендаций:

  1. Удаление рыхлых участков.
  2. Расширение пробоины до участков, которые сохранили свойства, структуру.
  3. Замена поврежденной арматуры.
  4. Обработка всех поверхностей праймером.
  5. Установка опалубки с двух сторон.
  6. Заполнение полости рабочим раствором.

При ремонте пробоин предлагается возможность установки съемной и несъемной опалубки.

Особенности при восстановлении пола, дорожного полотна

✔️ Важно снять поврежденное чистовое покрытие. Это позволит добраться до армирующего каркаса.

✔️ Часть, которая деформирована, должна быть заменена.

✔️ В месте повреждения крепится новый каркас, для усиления он фиксируется анкерами в нескольких точках.

✔️ Затем верхний слой заполняется литьевым составом для ремонта бетона.

Восстановление, усиление бутового фундамента.

В этом случае со временем разрушается связующее вещество, которое скрепляет камень. Это происходит к постепенному повреждению конструкции. Она теряет несущую способность, прочность снижается.

В результате постройка над таким фундаментом оказывается под угрозой обрушения.

Литьевая безусадочная ремонтный состав для восстановления несущих конструкций решает проблему.

Для этого необходимо увеличить сечение основания путем добора толщины стенок.

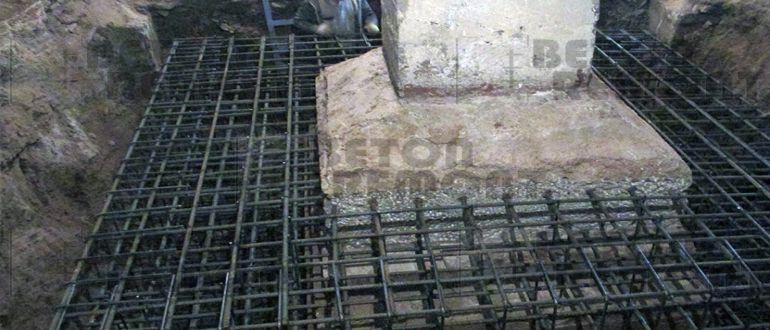

Увеличение сечения фундамента

Советы по выбору ремонтных смесей

На что необходимо обратить внимание:

  1. Назначение материала – указывается на упаковке. Также нужно соотнести эту информацию с характером повреждений.
  2. Температурный режим. Существуют смеси, которые позволяют выполнить ремонт бетона и железобетона в разные периоды года: летние и зимние. В первом случае рекомендованная температура: +5°…+30°С. Зимой ремонтные составы могут применяться в условиях: -10°…+17°С.
  3. Степень адгезии. Ремонтный состав выбирается с учетом характера повреждения и толщины слоя, который будет наноситься.
  4. Скорость отверждения. Учитывают степень ответственности поврежденного участка бетонной конструкции. Иногда нужно восстановить поверхность уже через полчаса. Такие смеси среди литьевых также есть. Но по возможности выжидают дольше. В этом случае литьевой состав будет отвердевать постепенно. Задействовать участок, который ремонтируется, можно позднее.
  5. Характер проникновения в толщу бетона. Существуют стандартные и глубокопроникающие литьевые смеси. Второй из вариантов используется для восстановления конструкций с высокой степенью ответственности – это могут быть фундаменты.
  6. Расход литьевого ремонтного состава указывается производителем на упаковке.

Когда планируется применение литьевого бетона, состав приобретается с учетом запаса – достаточно приобрести объем на 5-10% больше расчетного.

📌 Выводы

  1. Литьевые сухие смеси для конструкционного ремонта бетона – один из лучших способов восстановления конструкций.
  2. С их помощью выполняется целый ряд задач, начиная устранением небольших трещин и заканчивая повышением прочности массивных конструкций, фундаментов, восстановлением дорожного покрытия, пола и т. д.
  3. Для приготовления за основу берется инструкция от производителя, достаточно учесть тип смеси, чтобы определить количество воды.
  4. После нанесения раствор начнет сразу отвердевать.
  5. Прочность литьевого ремонтного состава и скорость ее набора зависит от задачи, решаемой с его применением, чаще всего от 40 Мпа до 80 Мпа через 28 суток.
Понравилась статья? Поделиться с друзьями:
Ремонт бетона, гидроизоляция, торкретирование.
